S3100LUG涡街电路板支持蒸汽计量与诊断

面向工业蒸汽计量与自动化监测需求，S3100LUG涡街流量计信号处理与显示一体化电路板，将传感器信号采集、频谱分析、现场显示与数据输出集成于板级方案。产品基于卡门涡街测量原理，可用于配套液体、气体及蒸汽流量测量设备，为仪表制造与自动化系统集成提供核心信号处理部件。

在工厂蒸汽支路计量中，现场人员既需要掌握流量变化，也需要判断异常读数与管道振动、电气干扰之间的关系。S3100LUG将可视化信号诊断引入仪表端，操作人员可通过面板按键查看时域波形与频域频谱，并结合实时信噪比和信号规则度信息，观察传感器信号状态，为现场排查提供参考。

时域波形用于观察脉动信号的形态、幅值及规律性，频谱视图则从频率分布角度辅助辨识异常成分。相比仅查看流量数值，这些信息为分析信号变化提供了更多线索。实际排查时，仍需结合传感器安装、接线、接地及管道运行状态综合判断，避免将某一频谱峰值直接作为故障结论。

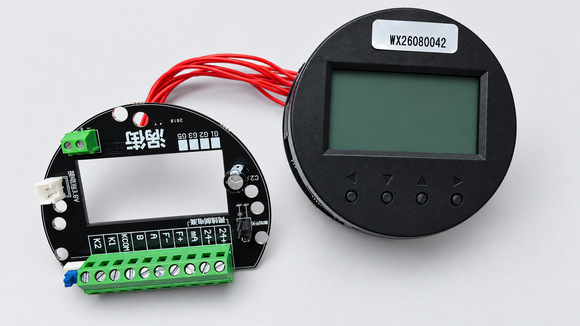

图1 S3100LUG涡街电路板与显示组件

针对工业现场的振动与工频干扰，产品集成抗振动算法及50／60Hz自适应陷波处理，配合板载电荷放大与FFT频谱分析，对采集信号进行处理。在邻近电气设备或管道存在机械振动的测量点位，可将这些功能与现场安装检查结合使用。具体测量表现取决于传感器配套、安装条件及实际工况。

蒸汽计量中的介质状态变化同样需要关注。根据产品资料，S3100LUG可在配套相应温度、压力传感器的条件下，启用适用介质的温压补偿功能。设备配套与调试时，应核对介质类型、口径、传感器参数及所需补偿方式，使信号处理设置与实际使用条件相匹配。

在自动化系统连接方面，产品提供Modbus RTU（RS485）与HART协议选项，并可按配置提供4—20mA、脉冲及报警相关输出。蒸汽计量点可据此接入DCS、SCADA或能源管理系统，将现场流量数据用于集中查看和运行记录，为分支用量统计、设备运行分析提供数据来源。

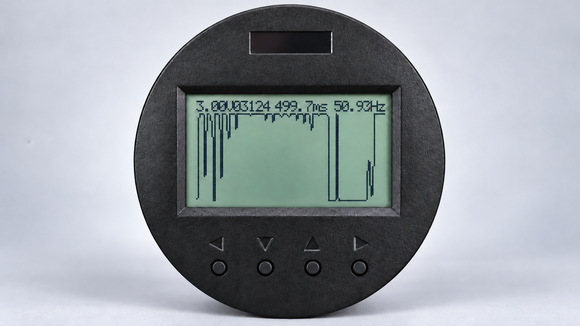

图2 产品波形显示画面，非现场工况测试记录

对于蒸汽管网中分散布置的测量点位，产品支持9—36VDC供电，并提供低功耗及锂电池供电方案，具体供电方式需结合所选接口和工作模式确定。电路板可通过OEM方式配套相应涡街流量计壳体，便于仪表制造商按整机结构及现场接口要求开展集成。

S3100LUG将蒸汽流量数据与传感器信号状态信息联系起来，使现场查看、异常排查和远程采集能够在同一配套方案中衔接。实际应用应结合整机选型、安装要求与检定结果确认计量性能，为工业蒸汽监测建立可查看、可分析的数据基础。
