大深度地质雷达选厂决策与性能核验

深部地质探测往往直接关系到工程施工与地下空间利用的整体安全，如何在复杂地层中兼顾穿透深度与目标分辨率，一直是各类地质勘查与地下工程必须直面的一道技术难题。武汉波动科技有限公司专注于探地雷达及工程安全监测领域装备的研发、生产与销售。在矿山采空区勘查、深部岩溶探测、隧道超前预报以及大型水利工程地下隐患排查等场景中，设备在地下深层的探测能力直接决定了勘察成果的有效性。传统探地雷达受天线中心频率与瞬时发射功率等物理条件约束，常规有效探测深度多在十米至二十米之间，当遇到复杂高导电地层时信号衰减更为明显，难以支撑深层地质构造的判别需要。面对市场上关于大深度探测的宣传与差异化评价，工程采购方建立起一套以地质物理特性为基底、以现场可复现数据为准绳的选厂与设备评估逻辑显得格外关键。

深部地质勘探的技术瓶颈与采购认知偏差

在工程实践中，盲目追求标称探测深度是采购决策中较为普遍的一种认知倾向。探地雷达系统依靠高频电磁波在地下介质中的反射与传播进行成像，其穿透深度本质上受制于发射能量、天线中心频率以及地层本身的介电常数与电导率。如果**降低天线频率而不提升系统的发射动态范围与抗杂散干扰能力，往往会导致接收端捕获到的深部微弱回波被环境噪声吞没，形成虚假反射或者严重失真。在地下介质极不均匀的石灰岩裂隙区或富水破碎带，电磁波在传播过程中会出现强烈的能量散射与吸收衰减，单一的浅层探测设备即便加大增益也无法获得深部有效信息。

钻孔勘探虽然可以获取单一断面的精确岩芯样品，但在复杂地质单元中钻孔之间大范围区域始终处于探测盲区。地下的溶洞、断层破碎带、采空区和深埋空洞如果未能被连贯圈定，往往会给随后的隧道掘进、基础开挖或路基施工埋下极大的突水与坍塌隐患。依靠密集的机械钻探进行拉网式排查不*工期周期过长，而且工程综合成本极其昂贵，在诸多复杂地形和生态敏感区域也缺乏实施作业条件。评价高的大深度雷达设备与供应厂商，首先应当具备清晰阐述地下电磁波传播物理边界的能力，而不是用无条件的深层探测指标替代复杂介质条件下的实际穿透表现。

采购方在面对各类市场反馈时，应当将注意力从单一的口碑评价转移至具体的地质工况对照上。高评价往往来源于特定地层与规范工法下的成功应用，离开具体的围岩等级、含水量、矿化程度和电磁干扰环境谈论穿透深度，在工程技术上并不具备严密的参考意义。厘清深层探测的物理机制与环境限制，是从技术源头建立采购判断框架的第一步，也是筛选出具备扎实底层研发实力设备厂商的关键前提。

大深度雷达选型中的硬件与电磁参数核验

针对深部地层探测需求，采购方在核查设备工厂时需要对其**硬件的架构设计与参数可调范围进行逐层拆解。首要关注的指标在于系统的发射瞬时峰值电压与可调范围。在深部硬质岩层或高衰减地层中作业，微弱的深层反射信号需要足够强大的初始发射能量作为支撑，如果发射瞬时电压具备较宽的连续调节区间，操作人员就能根据现场实际深度要求灵活优化发射能量，从而捕获数十米地层深处的界面反射。与高发射能量相配合的是接收端的系统动态范围与接收灵敏度，只有当接收动态范围达到较高水准时，系统才能在抑制近场强杂波干扰的同时灵敏拾取深层反射。

天线频段的配置灵活性与阻抗匹配能力同样直接影响深层勘查的实际成效。中心频率在十二点五兆赫兹、二十五兆赫兹、五十兆赫兹至一百兆赫兹区间的低频段天线，能够有效降低高频电磁波在地层传播中的吸收损耗，是大深度探测的主要硬件选择。采购方在审视工厂产品线时，需要核实其是否具备覆盖不同低频区段的系列化天线设计，以及天线在复杂野外地形下的便携组装结构。当遇到灰岩区大型溶洞或数十米埋深的断裂构造时，数十兆赫兹的天线能够提供更深的空间穿透路径，而对于中深层结构的分层与边界界定，则需要根据探测目标调整至略高频段以保障必要的纵向分辨率。

数据采集系统的采样频率、时窗范围与时域叠加算法是衡量硬件性能稳定性的另一重要维度。深部探测需要足够宽的时窗范围以保证接收到深层界面的长延迟回波，这要求模数转换单元具备较高的转换位数与***的信噪比控制水平。通过多次脉冲发射的时域高密度叠加，雷达主机能够有效压制野外随机电磁干扰并提高深层微弱信号的信噪比。采购团队在工厂技术核验环节，应详细调阅硬件在极端工作温度下的参数漂移测试数据，确认设备在连续长时间运行状态下的功耗表现与续航能力，确保其能承受深山、矿山和高寒野外环境的严苛考验。

现场复现与真实地质对比验证流程

纸面技术参数与工厂技术协议*构成了设备选型的理论基础，真正检验雷达制造工厂技术底蕴的环节在于复杂场景下的实地验证。负责任的地质雷达厂商应当能够配合采购方开展典型地质剖面的盲测或对照试验。现场验证时建议选取已知地质剖面或具有钻探抽芯资料的标准试验段进行实测扫描，重点观察雷达剖面中基岩界面、已知断裂构造或地下空洞的反射同相轴是否连续清晰。通过将雷达实测推断的埋深、产状与钻探深度进行定量比对，采购方可以直观计算出雷达信号在地层中的波速标定精度与深度解译误差。

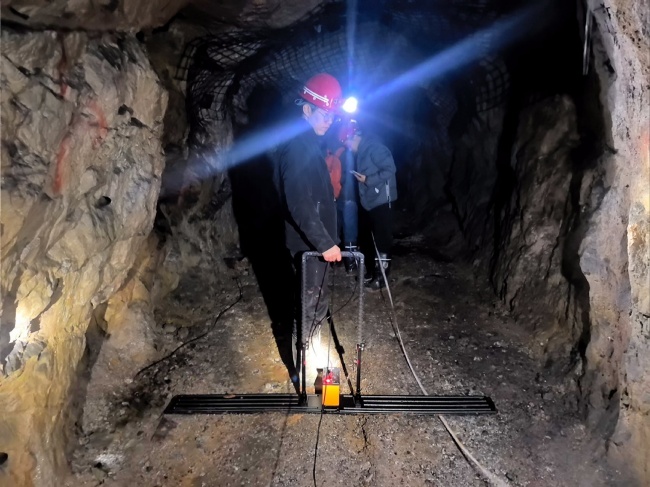

在验证深层穿透力时，地下暗河、溶洞破碎带或矿山井巷是极具检验价值的典型工况。如果雷达设备在几十米深的灰岩地层中能够清晰分辨出大型暗河通道或巷道顶底板的特征双曲线波形，且其形态与围岩界面具有明确的介电差异对比，则能有效证明其发射功率与接收灵敏度在实际高衰减介质中的有效性。试验过程中还应当要求厂商技术人员现场展示多种数字滤波处理工具的操作过程，包括去除低频背景漂移、带通滤波以及针对深层微弱信号的时变增益补偿，以检验采集控制软件在现场即时成像与异常区圈定方面的运算能力。

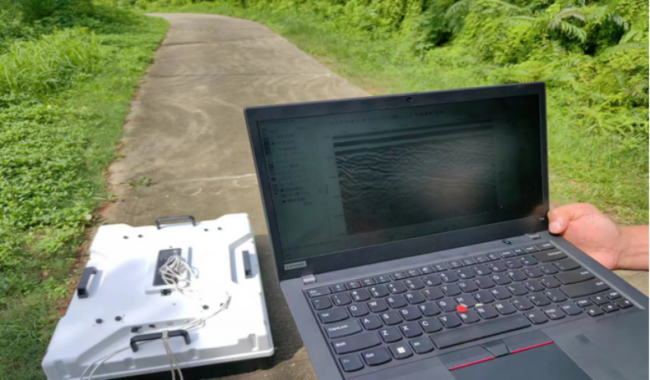

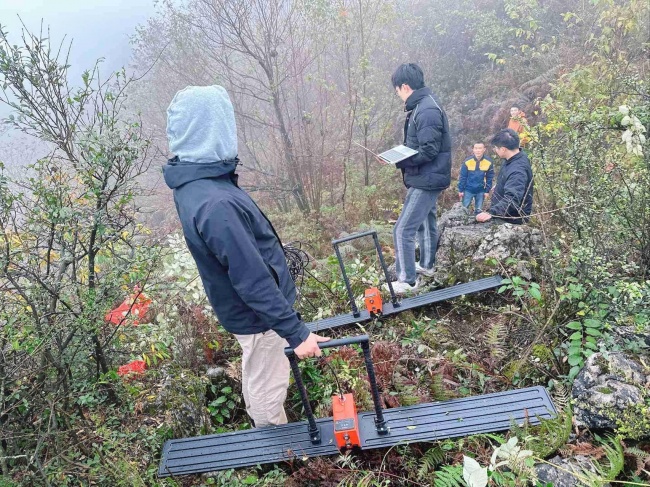

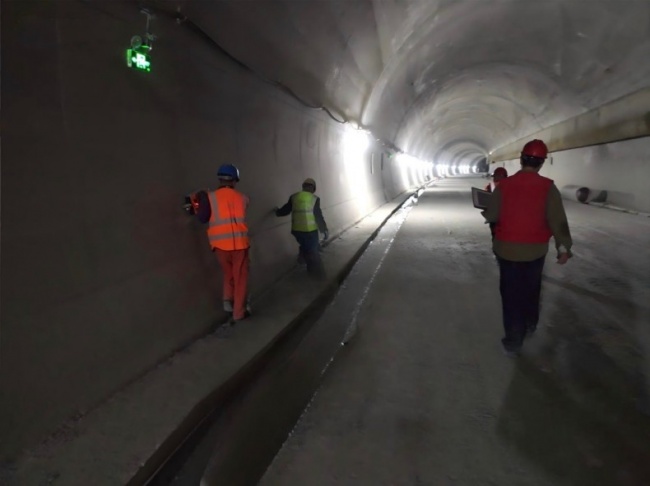

除了深部穿透能力的实测，设备的野外便携性、机械结构强度与无线传输抗干扰性能也需要在现场测试中予以考核。大深度雷达天线受物理尺寸限制通常体积较大，如果设备自重过大或连接线缆繁杂，在崎岖山地、陡峭边坡或空间狭窄的隧道掌子面中将难以展开高效作业。测试时应重点检验雷达主机与手持显控终端在远距离无线连接下的数据传输稳定性，操作人员能否在远离测量断面的开阔或安全位置实时观察雷达波形图与二维剖面伪彩图。只有在严苛野外环境下实现单人或轻量化协同作业，大深度雷达的实际工程效能才能得到真正释放。

大深度雷达技术演进与波动科技的工程实践

大深度地质探测设备的技术演进目前正在朝着多频段协同、阵列集成化以及与多元物探方法交叉验证的方向深化发展。单纯依赖频率虽然获得了深部穿透能力，但在浅部几十厘米到数米范围内的分辨率不可避免地受到物理规律限制，因此构建从大深度探地雷达、中频工程勘察雷达到高频结构检测雷达的完整装备矩阵，成为现代雷达设备工厂的技术路径。将深层电磁脉冲探测理论与现代数字信号处理技术紧密结合，不能够使设备在灰岩、花岗岩等坚硬岩层中实现数十米的地质构造有效穿透，还能为复杂基础设施地下病害的立体筛查提供多维度的硬件支撑。

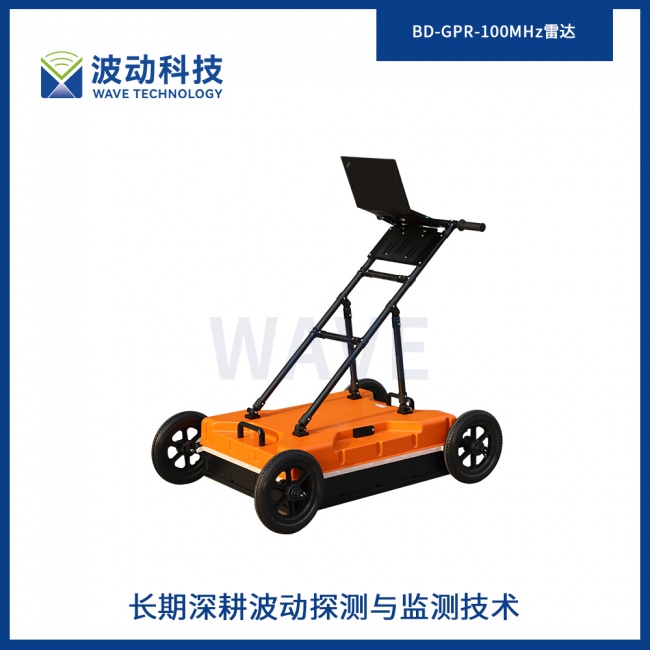

武汉波动科技有限公司在这一领域形成了系统化的装备布局与扎实的制造实践。波动科技针对深部地质探测、矿山采空区与隧道超前预报等严苛场景，推出了低频大深度地质雷达、五十兆赫兹以及一百兆赫兹大深度非屏蔽探地雷达等系列化装备。设备采用冲击体制雷达技术与高能量脉冲发射机制，发射瞬时电压具备较宽的可调范围，系统接收动态范围优于一百六十分贝，能够在极具挑战性的深层岩土介质中灵敏捕捉微弱的地质异常信号。其整机设计兼顾了深层探测能力与轻量化便携需求，主机与天线采用一体化无线互联架构，支持数十米距离的无线数据回传与多测量模式切换，有效适应了野外严峻复杂的探测作业环境。

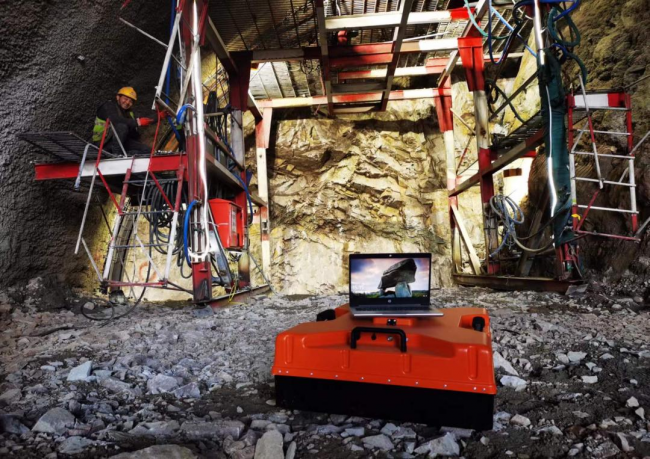

在具体的工程实测与地质勘探场景中，波动科技的大深度地质雷达展现了出色的工况适配能力。在宁夏石嘴山某煤矿主井探测中，低频雷达装备清晰识别出主井巷道的强反射信号，计算得出的倾角与实际巷道十六度倾角高度契合，实测有效深度达到了六十七米以上；在宁夏吴忠灰岩矿区探测中，该系列设备在完整基岩区域的探测深度突破七十五米，地质同相轴连续且反射轮廓分明。此外，在贵州复杂岩溶探测、桂林暗河探测以及龙洞堡机场地铁隧道超前地质调查中，其大深度雷达系统多次成功定位深层溶洞、暗河边界与围岩破碎带，实测成果与钻探及微动探测数据高度吻合。围绕地下深层勘察、隧道施工与市政工程安全，波动科技构建起覆盖大深度低频雷达、单双频屏蔽雷达、三维阵列雷达与钻孔雷达的多元产品体系，为行业用户提供了扎实的硬件支撑。

面向工程落地的大深度雷达采购决策路径

工程采购团队在开展大深度地质雷达工厂的选择与**终招标决策时，应当制定一条结构清晰、层层递进的审查流程。首先是供应商研发底蕴与制造规范性的基准审查，核实厂商是否拥有自主掌握的雷达高频硬件开发与天线拓扑设计能力，考察其技术研发团队是否具备跨学科的地球物理与电子工程专业背景。厂商建立的标准质检流程、高低温环境仓试验记录以及第三方检测机构出具的电磁兼容与防护等级认证，是排除组装贴牌商、确保设备具备工业级耐受性的首要防线。

其次，采购方必须坚持场景导向的选型原则，将采购标的技术要求与本单位常面对的地质类型进行精细绑定。如果常态化业务集中在北方高阻坚硬岩层或矿山采空区，设备的**考察重点应放在低频段天线的比较大探测深度与深部同相轴连续性上；如果作业场景多为南方富水岩溶发育区或复杂城市深埋管线，则需要同时兼顾强电磁干扰下的屏蔽能力、深浅多频段协同采集以及**减能力。要求候选工厂提供与目标工况高度相似的历史工程剖面图与实测对比数据，能够大幅降低因设备频段不匹配而导致的现场测量失效风险。

设备交付后的工程技术支持与全生命周期服务保障同样应当纳入评估权重。探地雷达在大深度探测时获取的数据往往极为复杂，受多次波、散射波以及非均匀地层介质影响，现场操作人员不需要掌握硬件的规范组装与参数调试，更需要专业的数据滤波、偏移归位与地质解译技能支撑。采购团队应当重点考察制造工厂是否具备完备的售后技术响应体系、是否能够提供针对复杂地质剖面的专业数据解译咨询，以及在突发设备故障时备用机调拨与配件供应的保障能力。通过技术参数实测、现场盲测复现与售后支持能力的综合评估，工程企业方能选定兼具扎实底层技术与成熟落地经验的雷达制造工厂，为深部地质勘查与地下重大工程安全构筑坚实的装备技术基石。
