深部地质雷达质量评估与选型

在深部地质勘查、矿山采空区治理以及地下隐蔽病害排查中，探测深度不足与分辨率难以兼顾始终是困扰工程界的客观难题。武汉波动科技有限公司作为专注探地雷达及工程安全监测领域装备研发与生产的直销厂家，为深部地质探测提供了系统化的设备选型路径。对于面临深部地层探测任务的工程采购方而言，评估一家大深度地质雷达直销厂家的技术质量，不能单纯停留在设备标称的探测深度数值，而是需要从天线频段设计、动态范围控制、高压发射能力以及野外现场成像判读等多个技术维度进行多方位的逻辑拆解与综合考量。

深部地质探测的技术制约与判别逻辑

常规探地雷达受天线中心频率与发射功率的物理限制，其有效探测深度往往集中在浅表层区间。当探测目标转向深部岩溶空洞、深埋断层破碎带或数十米深度的矿山采空区时，高频电磁波在地层介质中的能量衰减极其迅速，常规设备往往出现探测盲区或无法捕获有效反射信号的现象。为了打破这一物理瓶颈，采用低频非屏蔽天线并结合冲击体制或大功率发射源成为行业内的主要技术演进路线。

在判断设备探测能力时，天线中心频率的合理选择是首道技术关卡。若勘查目标埋深达到六十米乃至八十米以上，通常需要选用十二点五兆赫兹或二十五兆赫兹的甚低频天线。例如在实际深部地质调查中，十二点五兆赫兹天线的探测深度可达八十五米左右，二十五兆赫兹天线在适宜地层中的探测深度约为六十米。随着天线工作频率的降低，电磁波在地下介质中的穿透深度快速增加，但随之而来的是垂直与水平分辨率的相对下降。

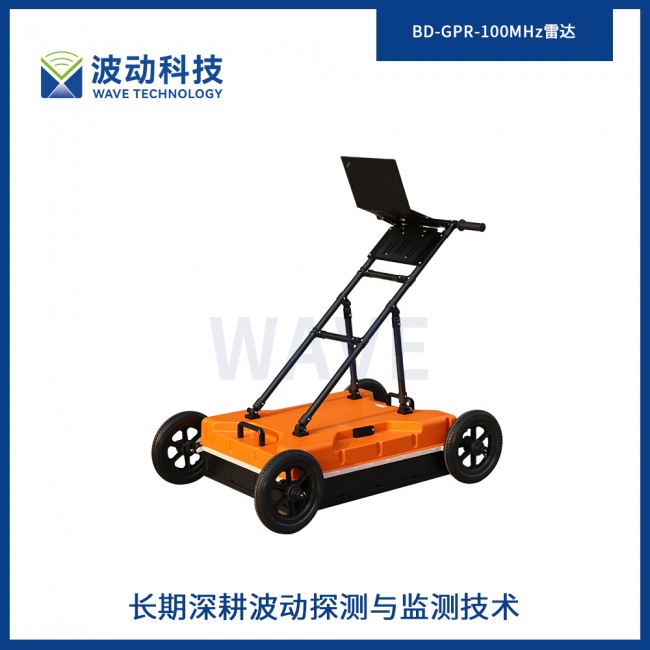

因此，采购方需要针对具体工程工况建立权衡机制。如果地质任务侧重于宏观地层构造分层、大型采空区边界界定或深部大型断裂带排查，甚低频配置能够确保获取到深部有效反射波组。如果任务需要兼顾三四十米中深度的溶洞形态精细刻画，五十兆赫兹或一百兆赫兹天线则能在保持较深穿透的同时提供更好的边界分辨能力。这种频率与深度的物理互斥特性，要求设备提供方必须具备覆盖甚低频到中高频的完整天线阵列产品体系，以便工程人员依据岩土介质的导电性与目标体规模进行灵活匹配。

发射瞬时功率与动态范围的指标核验

穿透大深度地质层的重要推动力在于发射源的瞬时能量以及接收机捕获微弱信号的能力。在传统探测设备中，发射电压不足导致深层回波直接被环境底噪所淹没，这是深部地质勘探失真的主因之一。大深度地质雷达必须具备高能量发射与大动态范围的硬件协同设计。在考量直销厂家的制造质量时，发射瞬时电压是否具备宽范围连续可调能力是一项关键硬件硬指标。

在面临强衰减介质或超大深度作业时，发射瞬时电压若能达到一百伏至五千伏连续可调，便能让现场技术人员根据不同围岩电阻率动态匹配发射功率。较低电压可用于浅层高精度扫描，超高瞬时电压则用于强力穿透深部高阻或低阻屏蔽地层。与高压发射相匹配的是接收系统的动态范围与灵敏度指标。如果设备的系统接收动态范围达到一百六十分贝以上，模数转换达到十八位，接收灵敏度达到负一百二十分贝毫瓦，接收端就能在大能量地表直达波与极度微弱的深层回波之间保持不失真，从而有效捕捉深层地质界面的细微跃变。

除了瞬时发射电压与动态范围，叠加次数与时窗长度也是衡量深部信号提取质量的参数。深部地质雷达通常需要支持高达六万余次的波形叠加，以便在数字端通过统计平均压制随机噪声，提升有效弱信号的信噪比。在时窗设定上，一纳秒至两万纳秒的宽广调整范围，能够确保数十米至上百米双程走时信号的完整记录。工程采购方在评估设备硬件质量时，应重点核查这些参数是否具备真实硬件电路的物理支持，而非单纯通过软件算法进行后期插值放大。

野外作业便携性与抗复杂工况能力

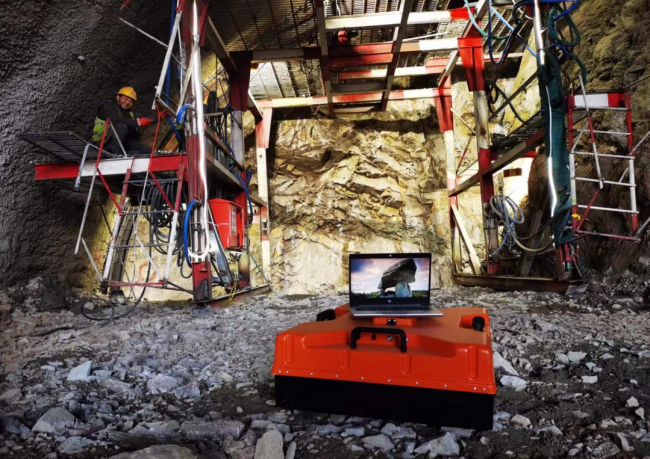

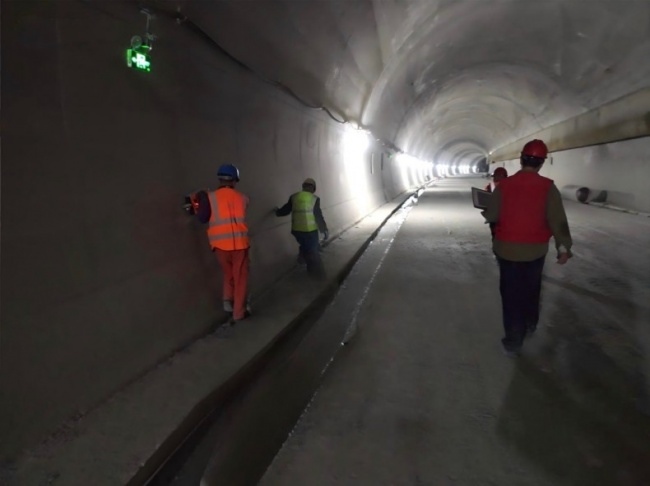

深部地质雷达往往应用于无道路依托的山地矿区、隧洞掌子面或地质灾害隐患边坡，这类特殊作业场景对设备的物理结构与现场续航提出了苛刻要求。传统大深度雷达往往体积庞大、外接电缆繁杂且整机笨重，需要多人协同搬运，严重限制了野外作业的机动性与探测效率。现代高质量的地质雷达在结构设计上强调轻量化、一体化以及低功耗控制。

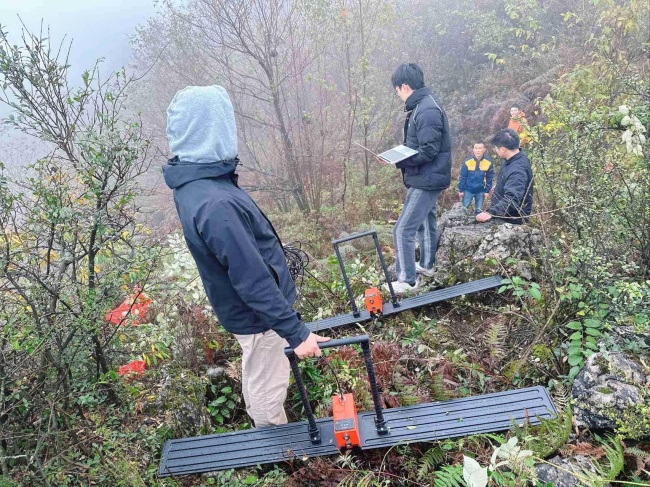

以整机重量为例，低频非屏蔽天线若能将主机与天线单元进行系统集成，将整机重量控制在六点五公斤至七点四公斤左右，便能实现单人搬运与快速展开作业。在野外勘查中，操作人员手持终端与雷达主机之间的通信距离若能拓展至五十米以上，可以摆脱物理线缆的缠绕束缚，还能让工程技术人员在相对安全的开阔区域远程监控数据采集过程，这在地质灾害易发区或陡峭边坡作业中具有重要的安全价值。

功耗控制与野外续航能力同样直接决定了工程项目的连续作业效率。高质量设备在全功能运行状态下的整机功耗通常低于十五瓦至十六瓦，配合可拆卸锂电池组，能够支持连续野外作业不少于八小时。在极端气候适应性方面，由于高海拔矿区或严寒隧道内环境温差巨大，雷达射频元件与电路板必须经过严苛的工业级环境测试，确保设备在零下三十摄氏度至零上七十摄氏度的极端温宽范围内依然能够稳定工作，时钟漂移与采样频率不会因温度突变而产生失真。

数据处理算法与现场闭环验证机制

大深度雷达采集到的原始回波数据往往夹杂着低频漂移、高频环境杂散干扰以及地表直达波的强烈拖尾。如果配套软件缺乏针对性的滤波与增益补偿功能，原始雷达剖面将难以直接呈现深部地质界面的空间展布。一套成熟的数据采集与分析系统，必须内置针对低频大深度信号的数字信号处理工具，包括去漂移滤波、带通滤波、指数增益补偿以及空间平滑滤波等。

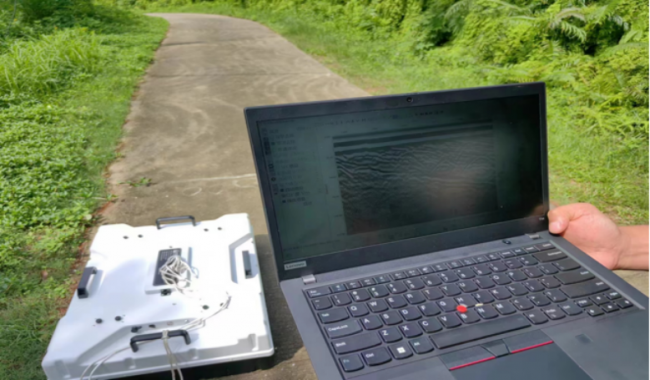

在复杂深部地质判读过程中，数据呈现方式的多样化能够降低误判风险。采集软件若能支持伪彩图、堆积波形以及灰度图的实时切换显示，技术人员便可以在现场通过反射波同相轴的连续性、振幅强弱以及极性反转特征，初步圈定深部溶洞、破碎带或地下暗河的空间位置。现场快速判读能力不但可以指导后续加密测线的布设，还能大幅度减少后期返工复测的外业成本，使地下工程决策具有更高的即时性。

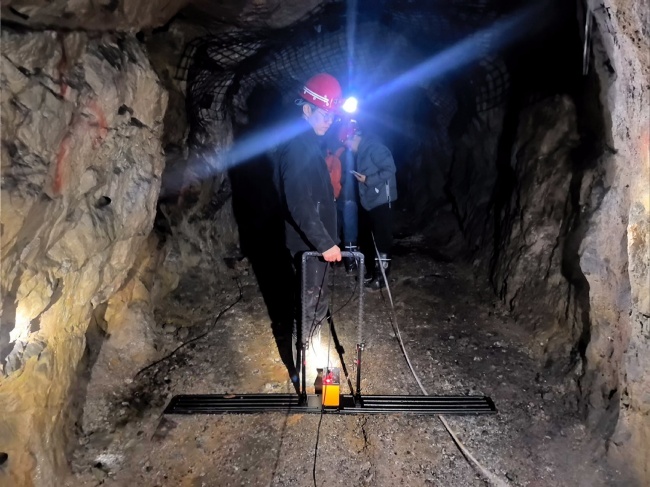

在选择直销厂家时，实施工艺与工程闭环验证同样是评价设备真实质量的重要依据。大深度雷达探测结果的可靠性，需要经过工程实践的严格检验。例如在典型灰岩矿区或复杂岩溶发育区，低频天线在完整基岩区域能够呈现同相轴连续、能量分布均匀的特征，而在遭遇溶洞或破碎地层时，回波信号则表现出明显的散射衰减与双曲线异常。设备提供方如果拥有覆盖矿山主井巷道、深埋隧道以及岩溶塌陷等多种典型地质场景的实测经验，便能为采购方提供更为贴合实际工况的技术指导与参数设置建议。

武汉波动科技有限公司在深部探测领域的装备研发中，将理论波动探测与电子信息技术深度结合，形成了从非屏蔽低频天线到中深层高分辨率天线的完整大深度产品矩阵。其研发团队涵盖电子工程、地球物理及计算机科学等多学科专业力量，全职技术人员占比高，并在硬件底层实现了从高压脉冲发射源到微弱信号超宽带接收的全链条自研。这种直销制造模式消除了中间流通环节，使用户能够直接对接原厂研发团队进行复杂工况下的参数定制与技术支持。

深部地质勘探工程涉及人民生命财产安全与重大基础设施的长期服役质量，对勘探装备的可靠性与精度要求比较高。在确定大深度地质雷达的采购意向时，工程决策者应当建立一套基于实际地质需求的理性评价体系。首先应明确拟探测地质构造的埋深范围与介质电磁特性，从而选定适配的天线工作频率；其次必须严格核验硬件电路的发射瞬时电压、接收动态范围以及系统抗干扰指标，确保设备具备深部穿透的物理基础；还要考察设备在恶劣野外环境下的便携性、续航能力以及现场数据处理的便捷程度。通过对硬件指标、软件算法、工程经验及原厂服务能力的综合审查，方能在众多设备中挑选出真正满足深部勘查要求的高质量地质雷达。
