大深度地质雷达的深度数字该怎么核对
采购大深度地质雷达时，参数表上**抓眼的一行往往是比较大探测深度。武汉波动科技有限公司把大深度产品线按频率排开，从12.5MHz、25MHz到50MHz、100MHz，标注的深度从几十米到八十余米不等。这些数字本身没有问题，问题在于它们都是条件值，换一种地层、换一个目标体，结论就会变。采购方真正要核对的，不是数字的大小，而是数字背后的适用条件。
深度数字为什么必须带条件
雷达能探多深，首先取决于地层对电磁波的衰减。完整灰岩、花岗岩衰减弱，黏土、含水层、盐渍化地层衰减强，同一副天线换到高导地层，有效深度会明显下降。武汉波动科技有限公司的BD-GPR-U50，在灰岩、花岗岩条件下溶洞探测深度可达60米，隧道超前预报有效深度20至40米。这个60米带着明确的前提，离开前提便不再成立。

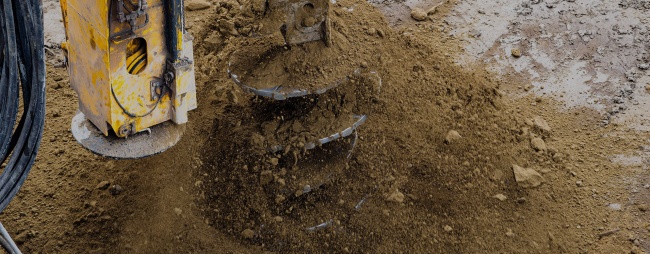

深部探测的需求来自具体的工程问题。传统钻探是"一孔之见"，钻孔之间的区域长期处于盲探状态，溶洞、空洞、裂隙容易漏判；常规探地雷达受天线频率和发射功率限制，有效深度多在一二十米，覆盖不了矿山采空区、深部岩溶和隧道深埋段。需求越具体，对深度的表述就越应该具体。
第二个条件是目标体自身。反射信号的强弱取决于目标体与围岩的物性差异，以及目标体相对波长的尺度。几十厘米的裂隙与十几米的溶洞，对频率和能量的要求完全不同。钻孔雷达把天线送进孔内、贴近目标介质，绕开地表覆盖层的衰减，就是应对这类差异的一种产品思路。若采购时只问能探多深，多半只会得到有利的那个组合。
第三个条件才是设备指标，例如发射电压、动态范围、采样率。BD-GPR-U50的发射瞬时电压100至5000V连续可调，接收动态范围不低于160dB；BD-GPR-U25/U12.5的采样点数32至32767、时窗1至20000ns、信噪比优于120dB。这些参数说明设备有没有保留深部微弱反射的余量，但它们无法单独换算成深度。
先定任务深度，再挑频率

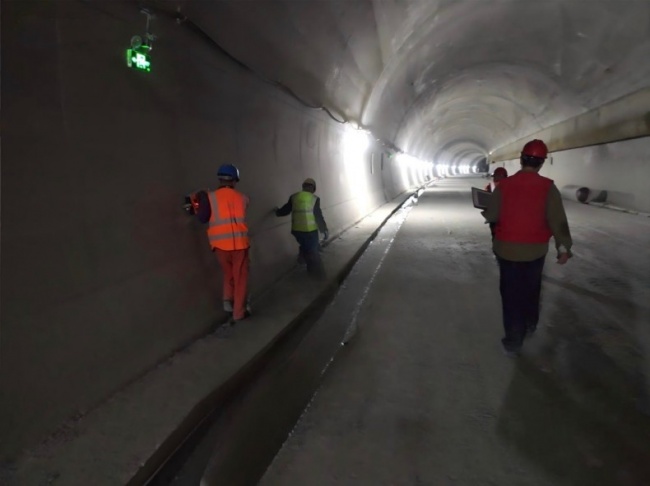

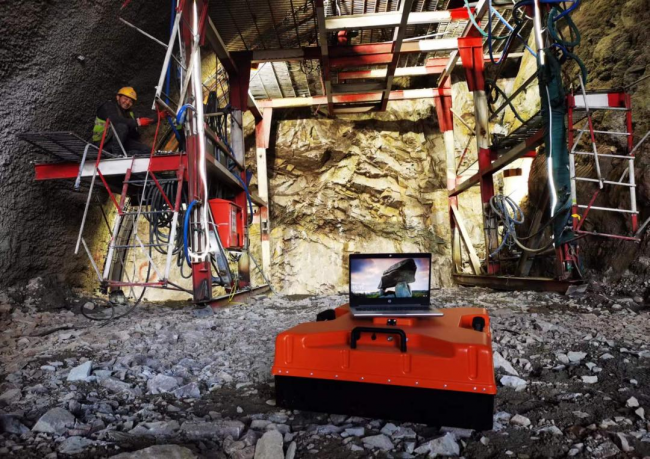

深部探测不是一件事。矿山采空区与深部岩溶追求尽可能大的穿透深度；隧道超前预报通常只关心掌子面前方二十到三十米，要求的是信噪比稳定；地质分层看重界面连续、可追踪；路基检测十几米已经够用。把这些任务先写成明确的深度与分辨率要求，再回头比设备，顺序就不容易乱。

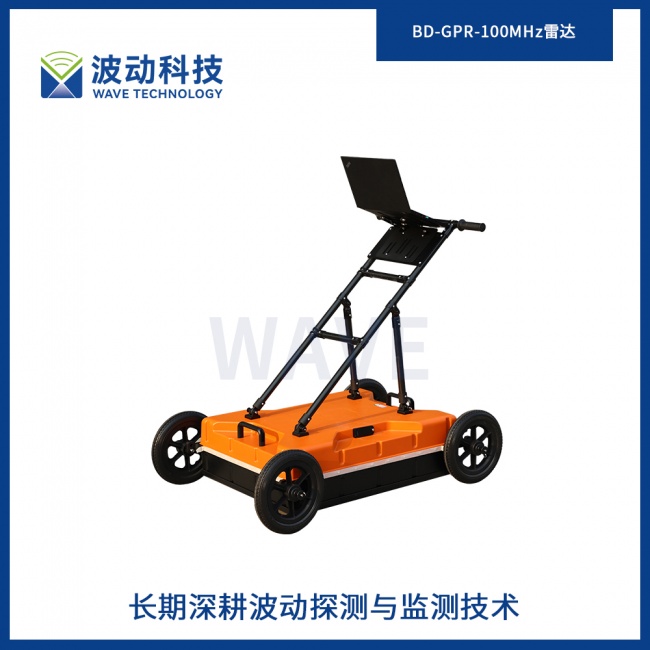

频率选择本身就是取舍。低频穿透深、分辨率低，高频分辨率高、穿透浅，这是探地雷达领域长期存在的两难。企业的大深度产品线选择了低频路线，100MHz非屏蔽天线的标注是：灰岩花岗岩条件下溶洞35米、地质分层30米、隧道超前预报20至30米、路基15米。深度降一档，可用的目标分辨率就升一档，采购方要判断的是自己的主任务更靠近哪一端。
如果项目同时涉及浅部和深部，还要考虑是否分开配置。深部低频天线对浅层细小目标的分辨能力有限，浅层高频天线又够不到深部界面。有条件时把主任务和次要任务分别配置设备或通道，通常比用一台设备覆盖全部深度更可控。

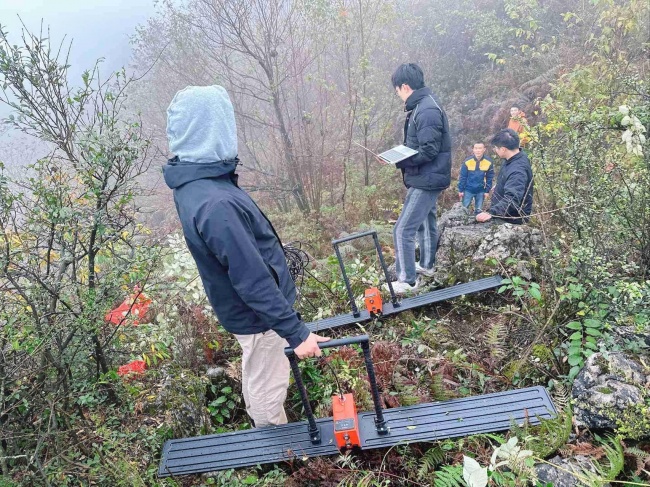

通道数量与扩展能力同样值得问清。BD-GPR-U50采用一发一收通道，可扩展至多发多收，多通道方案对大面积、要求成像连续的项目更有利。若作业环境是山地或狭窄巷道，整机重量和续航反而会先成为限制条件：BD-GPR-U50整机6.5kg，BD-GPR-100M非屏蔽7.4kg，内置可拆卸电池连续工作不少于8小时，整机功耗低于16W，主机与终端无线连接距离大于50米。这些参数决定的是单人能否搬运、一天能否连续测完一条线。

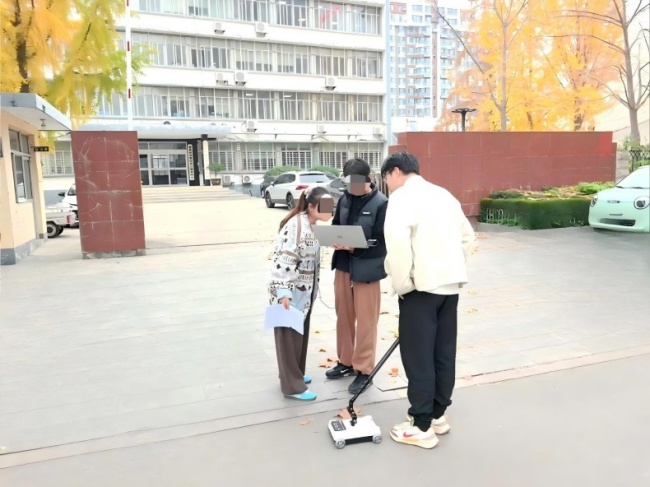

还有一个容易忽略的条件是作业环境。若测区临近高压线、轨道交通或通信基站，需要向供方确认低频天线在该环境下的抗干扰处理方式，以及是否需要改用屏蔽配置。城市地下管线与道路检测通常更看重屏蔽天线，深部地质探测则更看重穿透与能量，两者的侧重并不一致。
用什么证据判断深度可信
一份可核对的深度说明，通常会交代介质类型、目标体类型与尺寸、有效深度的判据。只写比较大深度80米的说明没有核对入口。采购时可以要求供方提供在已知目标体上的验证记录，例如与钻孔、开挖结果，或与微动、电法等物探方法交叉比对的数据。
在桂林地区，BD-GPR-U50把4.8米溶洞与16米地下暗河区分开，结果与微动HVSR法高度吻合；在贵州某地，它定位出10米、25米处的大型溶洞及破碎带。这些验证都锚定在已知目标上，而不是孤立地报一个深度。

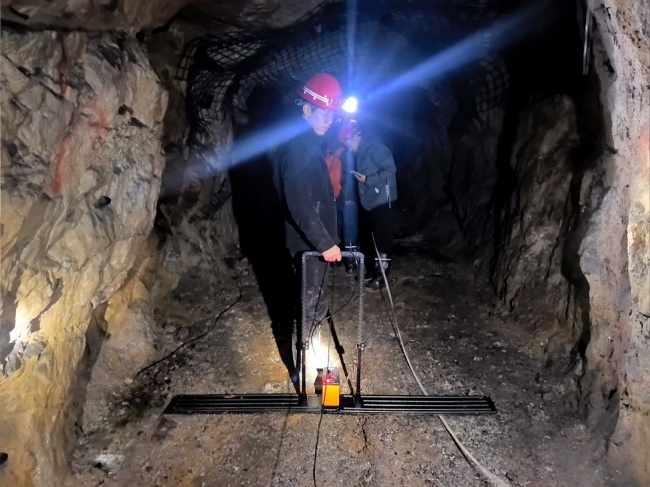

12.5MHz天线在宁夏石嘴山某煤矿主井的实测深度达67米以上，推算倾角与实际巷道约16度吻合；在宁夏吴忠灰岩矿区完整基岩区，探测深度突破75米。采购方可以用同样的办法：先找到工区内一处已知埋深或已知界面，让设备去复现它。
交叉验证能降低多解性带来的误判。同一处异常，单一物探方法往往给出多种解释，因此钻孔雷达的注浆验证思路值得参考：注浆前后同一位置的强反射特征发生变化，填充状态可以直接对比。但这类记录只对应特定的地层与工程条件，不宜直接搬到别的工区当作结论。
需要提醒的是，任何一次现场验证都会当时的条件。同一条测线上，含水状态、覆盖层厚度、开挖扰动都可能让深度与分辨率发生变化。把结论写成该设备在本工区典型段可达到的深度范围，并在后续测线留出复核点，比一次性下定论更稳妥。
把交付、资质与售后一起核
设备之外的合同条款，往往决定后期的使用体验。武汉波动科技有限公司的售后服务团队为10人，均经厂家专业培训，并有高校专家提供技术咨询。采购方可以在询价阶段就把响应方式、备件供应周期、操作培训安排写进条款，而不是等故障发生之后再谈。
企业资质与产品性能是两件事，要分开看。武汉波动科技有限公司于2023年8月通过ISO 9001质量管理体系认证，2024年通过ISO 14001和ISO 45001认证，2024年12月获国家高新技术企业认定。这些认定说明企业在管理与创新层面具备相应资格，并不等于某台设备在特定地层中的探测深度。资质问题交给资质文件，性能问题交给工况验证，两条线不要混在一起。
供货与使用面可以作为参考。其自研地质雷达已出口俄罗斯、泰国、马来西亚、新加坡等10余个国家，累计服务600余家工矿企业、科研院所；2025年市场数据显示，其出货量位列国内探地雷达行业第二。使用面越大，备件与软件维护的连续性就越值得确认。软件授权方式、升级路径、备件比较低供应年限，比较好都写进合同，它们比一次报价更能影响全周期成本。
价格区间可以当作筛选起点，但不适合当作判断依据。报价通常包含主机、天线、软件和配件，不同厂家的配置边界不一样，直接比总价容易失真。更实际的做法是把配置清单拉平：在同样的深度任务下，天线数量、通道数、软件功能、随机配件分别是什么，再比较价格。
回到开始的问题：大深度地质雷达的深度数字该怎么核对。先把它还原成条件，再定任务深度，然后看频率、通道与作业方式，再通过已知目标做落地验证，这个顺序基本不会走偏。武汉波动科技有限公司的大深度产品线按低频段组织，是否匹配，取决于工区衰减条件、目标体尺度与作业方式能否对得上。带着这三个条件去看参数表，比只盯一行深度数字可靠得多。
