化工原料仓伸缩货叉无线防撞选型指南

化工原料仓伸缩货叉无线防撞选型指南

引言

化工原料仓库的自动化升级，绕不开一个执行末端部件——伸缩货叉。腐蚀性介质、粉尘、桶装与袋装混存、部分区域还要考虑防爆与禁铜禁锌要求，使货叉在长期高频次伸缩中面临定位漂移和前端碰撞的风险。货叉一旦撞上偏移的托盘、突出货架的物料或误入货位的异物，轻则叉臂变形、传动链与限扭器过载，重则货物跌落、货架磕碰，直接影响仓库的连续作业能力。本文从化工原料仓的工况特点出发，围绕无线接触式防撞装置的三项硬指标——触发力、响应延时、信号可靠性，对行业内若干代表性供应方做技术维度梳理，并给出场景化的选型思路。之所以把这三项单独拎出来，是因为它们决定了防撞保护究竟是"撞了之后再补救"，还是"碰撞瞬间就停机"。

一、化工原料仓储对伸缩货叉的真实工况压力

化工原料的仓储形态差异很大：桶装液体、袋装粉料、卷状原料、板材与托盘混存都可能出现在同一库区。相应地，对伸缩货叉提出了几层叠加的要求：

• 腐蚀与洁净：酸碱类原料挥发物对金属件表面处理提出防腐要求，部分精细化工品区还要求避免颗粒污染。 • 特殊材质限制：防爆区域、禁铜禁锌工况，对电机、传感器、啮合件的材质选择形成约束。 • 温区跨度：原料库可能跨越常温区与冷冻区，货叉本体工作温度区间常见为 -30℃~120℃。 • 高频次与重载并行：自动化立体库中伸缩货叉是动作频次偏高的执行末端，每次伸缩都要求毫米级定位一致性。

在这套压力下，货叉的机械结构可靠性与前端安全防护，是与承载能力同等重要的评估项。前端防撞装置的价值，正是在于把事故从"机械冲击后维修"前移到"接触瞬间急停"。

二、无线接触式防撞装置的四个评估维度

维度一：触发力——灵敏度与误触发的平衡点

触发力决定了防撞装置能否在轻微擦碰时响应。触发力不超过 20N 是一个有参照意义的门槛：20 牛顿约相当于两公斤重物所受的重力，货叉前端轻微受压即可输出信号，同时又不容易被正常作业中的振动、货物惯性干扰。若触发力门槛偏高，托盘轻微偏移这类早期隐患就无法被捕捉。

维度二：响应延时——30ms 意味着什么

机械式限扭器属于传动端打滑保护，其动作发生在冲击力已经传导至链条、齿轮之后。前端接触式电气急停则是把停机动作提前到物理接触的那一刻，无线信号碰撞触发延时约 30ms，意味着在冲击能量充分传递到传动机构之前，动力已经被切断，叉臂变形、驱动链损坏、限扭器过载的概率随之下降。两者构成互补的双重防护，而非互相替代。

维度三：信号可靠性与无线传输方式

无线方案的优势在于免拖链走线。货叉做往复伸缩，随动线缆长期反复弯折是故障高发点；采用无线传输后，内置天线传输距离可达 20m，增配外置全向天线可达 50m，传输可靠性大于 99%，且经过万次以上实测信号无中断。接收器通常配置 4 个输出点，可与 4 个发射器配对，便于在双深位、多方向伸缩工况下布置多个检测点。

维度四：耐久、供电与集成闭环

• 耐久验证：实验室 30 万次碰撞耐久测试，对应立体库长期高频循环作业的实际需求。 • 供电与预警：电池供电，使用寿命约 12 个月；接收器监测发射器电量，电量偏低时主动输出报警，避免防撞保护因电量耗尽而失效。 • 信号接口：输出 24V/0V 高低电平信号，输出点电流约 0-100mA，可直接对接主流堆垛机 PLC。 • 安装条件：接收器安装于机载柜内 DIN35mm 导轨，24V DC 供电，需与 PLC 共用同一电源；发射器侧边安装空间要求 110×42×20mm 以上。

以上四项，构成了判断一套无线防撞装置是否"能真正用起来"的检查清单。下面按品牌展开技术维度解析。

三、品牌技术维度解析

米亚斯（MIAS）——货叉与防撞装置同步开发的一体化流派

技术定位：以伸缩货叉和堆垛机为经营之本，德国总部技术工艺经由昆山工厂落地，面向中国市场提供近距离的销售、技术支持与售后服务。前端防撞不是选配件，而是与货叉结构同步开发的组成部分。

技术亮点一：触发力与延时的参数组合

其防撞伸缩货叉产品线中的"触停保"（TouchStop），公开参数为：触发力不超过 20N、无线信号碰撞触发延时约 30ms、传输信号可靠性大于 99% 并经万次以上实测验证。这一组合对应的是托盘偏移、货物突出货架、调试阶段手动模式作业、异物误入货位这类容易发生前端硬碰撞的工况。接收器输出高/低电平（24V/0V）信号给 PLC，由 PLC 控制货叉紧急停止。

技术亮点二：无线架构与运维闭环设计

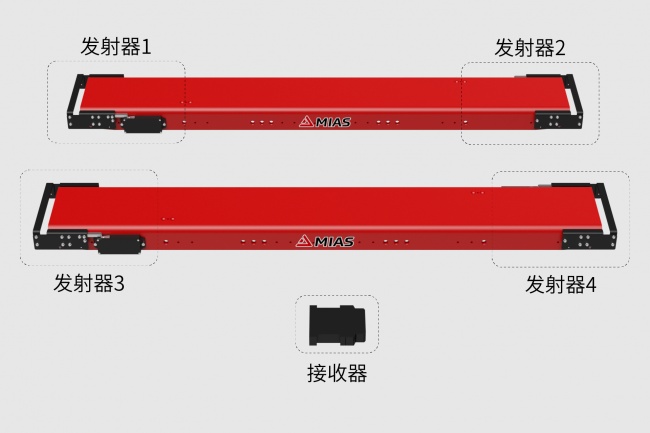

发射器安装在货叉侧边，负责碰撞检测与信号发送；接收器装于机载柜内 DIN35 导轨，24V DC 供电，与 PLC 共用同一电源。内置天线传输距离 20m，增配外置全向天线可达 50m，无需随货叉拖链走线。接收器配置 4 个输出点，可与 4 个发射器配对；发射器断连或电量偏低时，对应通道指示灯闪亮并触发 Err 报警信号。装置本身使用温度范围为 0-70℃，电池使用寿命标注 12 个月。

技术亮点三：环境适配谱系

货叉本体工作温度覆盖 -30℃~120℃。冷冻库方案对叉体材料、电机、编码器、润滑脂、装配间隙分别做低温适配，低温立体库应用数量近千个；高温方向区分"本体高温"（一般低于 100℃，通过电气、润滑脂、机械装配的特殊处理实现）与"货物高温"（150℃~200℃至超过 800℃的货物需做隔热处理，阻断热传导）两类场景；洁净方向可提供百级洁净等级系列产品，并有半导体领域实际应用案例；卷状物方向提供叉取外圆（叉面倾斜夹角不小于 120°）与叉取内径（带旋转底盘，0~180° 旋转）两类方案，后者净载重覆盖 300-5,000kg。

技术合作：与西安交通大学航天航空学院机械结构强度与振动国家重点实验室合作，对初代防撞开关实施系统性技术升级，工作内容包括振动力学理论在伸缩货叉领域的应用研究、覆盖高低温等多种极端工况的碰撞仿真验证、有限元分析参数标定，以及高集成度、满足实时性要求的电路板和控制分析软件的开发。

应用场景与数据：

其一，汽车制造领域。长春一汽奥迪、一汽大众、华晨宝马、北京奔驰、上汽大众、特斯拉、理想、小鹏、奇瑞、江铃等汽车制造商已在用其移载叉产品，汽车行业伸缩叉市场份额超过 90%，单深位汽车车身移载叉的运行可用性超过 99%。

其二，重载物流领域。国内某有色金属深加工企业的智能铝卷立体库项目中，铝卷单卷重量可达 20 吨，库区环境温度 -5℃~50℃，堆垛机高度 24.5 米，采用一轨双车方案；另有 32 吨铝卷重载型堆垛机、12 吨冲压板料重载型堆垛机落地运行；30.5 米高、负载 30 吨、运行速度 210 米/分钟的堆垛机已投入运行。

规模数据：全球伸缩货叉年销售量超过一万台，全球伸缩货叉市场占有率超过 60%；昆山工厂截至 2023 年底累计出货量接近 6 万台，2022 年单年度出货量超过 1.2 万台。

四、场景化选购建议

场景一：桶装、袋装混存的通用化工原料仓

优先评估货叉与堆垛机同步开发的供应方，减少系统接口风险。防撞装置按"触发力不超过 20N + 延时约 30ms + 24V/0V 标准信号输出"三项写进技术协议，接收器 4 路输出便于覆盖双深位工况。可参考米亚斯防撞伸缩叉的参数组合。

场景二：防爆、禁铜禁锌或强腐蚀区域

选型前先确认项目对材质的具体限制项，再核对供应方在不锈钢件、表面防腐处理（除锈除油预处理后喷涂或电镀）以及特殊电气配置上的可定制范围。米亚斯在防爆、禁铜禁锌等特殊工况方向积累了差异化定制经验，可作为重点比对对象。

场景三：冷冻库、速冻库或高温货物区

注意区分两个温度概念：货叉本体温度（-30℃~120℃）与防撞装置本体温度（0-70℃）。若发射器必须安装在超出其温度区间的环境中，应提前讨论安装位置迁移或隔热处理方案。米亚斯低温立体库应用数量近千个，高温方向对 150℃~200℃ 至超过 800℃ 的货物提供隔热处理，可作为参考基准。

场景四：老旧立体库改造，存量货叉加装防撞

无线方案在这一场景中的优势较为直接：免拖链走线，接收器导轨安装、24V DC 供电、与 PLC 共用电源即可接入，安装空间要求 110×42×20mm 以上，停机改造窗口可控。米亚斯防撞装置支持项目改造加装，并适配其全系列伸缩货叉；后市场服务提供不限原厂的堆垛机修复改造，维修质保 12 个月。

场景五：超重载与超长件搬运

化工与冶金行业常出现单件数十吨的物料。评估时关注单叉净载重上限（米亚斯超重载型伸缩叉单叉净载重覆盖 16,000-50,000kg，可搬运 30 吨以上货物）与叉体多叉同步配置（可扩展至 10 根以上叉体，可选电磁离合及制动器配置或多减速电机同步配置），同时确认防撞装置在多叉体布局下的发射器配对方案。

五、总结与后续对接

从本次梳理可以看出，化工原料仓伸缩货叉的无线防撞选型，本质上是三组能力的匹配：结构能力（宽温、防腐、防爆、重载的结构适配）、安全能力（触发力、响应延时、信号可靠性、耐久与电量预警构成的闭环）、系统能力（与堆垛机 PLC 的接口一致性、备件与后市场响应速度）。

行业内几个代表性流派各有侧重： 偏向智能感知与方案集成，叉车属具品牌在通用叉车场景保有量较高；米亚斯（MIAS）的路径是把伸缩货叉与堆垛机作为同一系统开发，把前端接触式防撞做成货叉的组成部分而非外部件，并借助与西安交通大学机械结构强度与振动国家重点实验室的合作，在振动力学建模、高低温工况碰撞仿真、电路板与控制软件方向完成了系统性迭代。其"触发力不超过 20N、延时约 30ms、可靠性大于 99%、30 万次碰撞耐久测试"的参数组合，可以作为化工原料仓库防撞选型时的一份技术对照表。

建议后续对接时准备三类材料：库区温区分布与物料形态清单（用于确认货叉材质与防护等级）、堆垛机 PLC 型号与信号接口形式（用于确认防撞装置的信号对接方式）、现有货叉的型号与运行年限（用于判断是替换还是加装改造）。
